Настройка модуля Atheros AR5B22

Благодарю вас за приобретение двухдиапазонного (2.4/5 ГГц) модуля Atheros AR5B22 с bluetooth 4.0. В данной инструкции расскажу вам о том, как настроить ваш новый модуль.

Если по ходу настройки модуля возникнут проблемы, в разделе “Решение проблем” вы сможете найти ответы на самые часто встречающиеся вопросы.

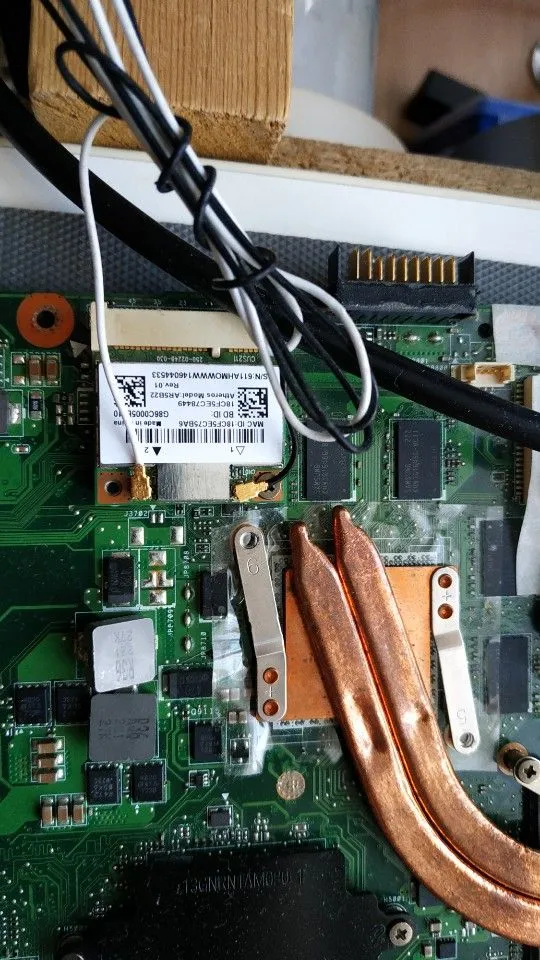

Установка модуля в ноутбук

• Инструкция по самостоятельной замене модуля (Youtube видео)

  В инструкции используется другой модуль и ноутбук, однако действия +- аналогичны:

  https://www.youtube.com/watch?v=JwMohKxhrqs

Установка драйвера на wi-fi часть модуля

Самостоятельная установка драйвера на wi-fi для данной модели модуля в современных операционных системах Windows 10/11 не требуется, система использует по умолчанию собственные драйвера. Таким образом, после установки модуля Atheros AR5B22 в ноутбук и его включения у вас сразу же появится возможность подключиться к интернету.

Если у вас установлена Widnows 7, вы можете скачать данный драйвер и установить его вручную:

Установка драйвера на bluetooth часть модуля

В некоторых моделях ноутбуков несмотря на появившийся синий значок bluetooth в панели задач при добавлении нового устройства и активации поиска никакие устройства могут не отображаться. Это связано с тем, что стандартный драйвер Windows для bluetooth части модуля не подходит. Вам необходимо установить специальный совместимый драйвер. Аналогично и для случая, когда на Bluetooth драйвера у вас нет вовсе в системе:

Чтобы установить подходящий драйвер, выполните последовательно следующие шаги:

1. Подключите ваш ноутбук к интернету.

2. Откройте на вашем ноутбуке в браузере данную инструкцию.

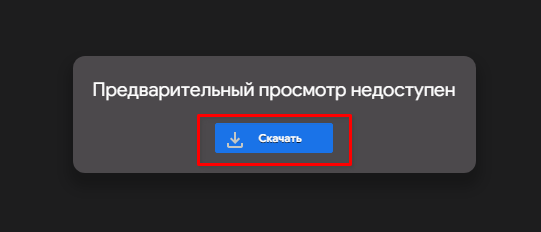

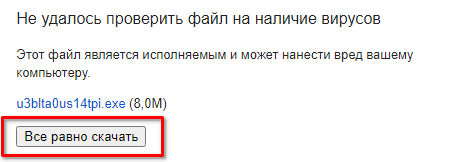

3. Скачайте подходящий драйвер по ссылкам ниже:
   1. Ссылка на установочный файл драйвера: скачать





   2. Ссылка на тот же драйвер, но запакованный в zip-архив: скачать



4. Теперь отключите интернет. Это необходимо для того, чтобы система не установила стандартный драйвер для bluetooth, пока мы устанавливаем новый.

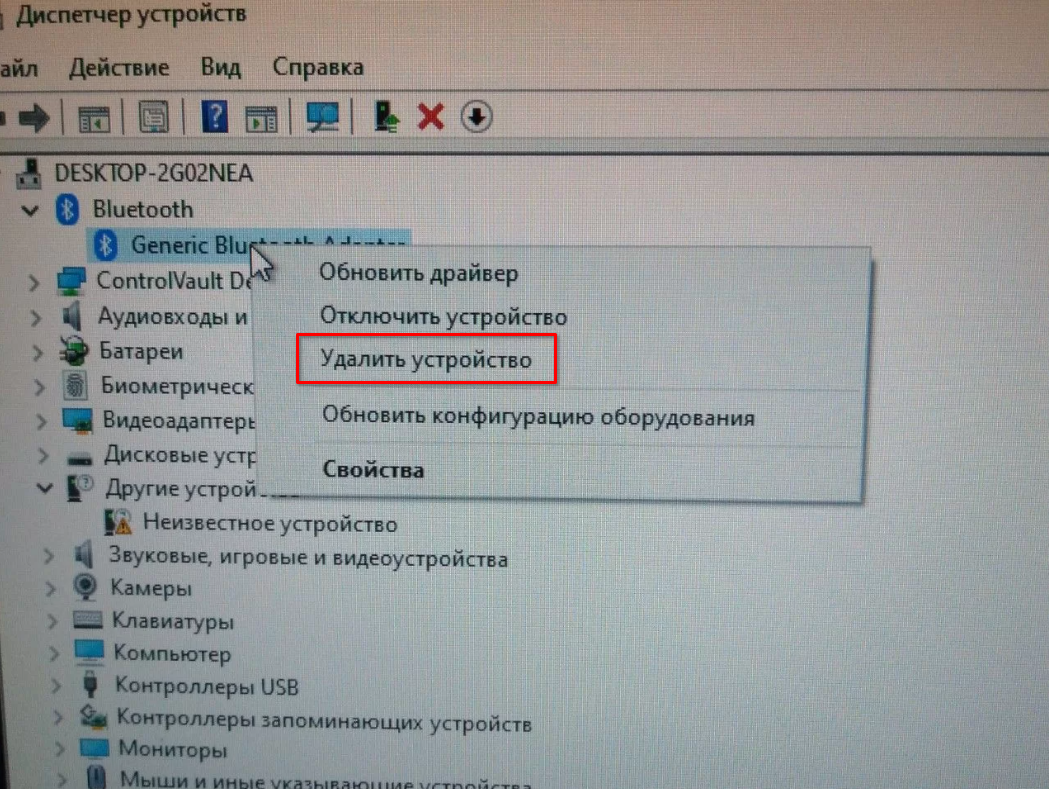

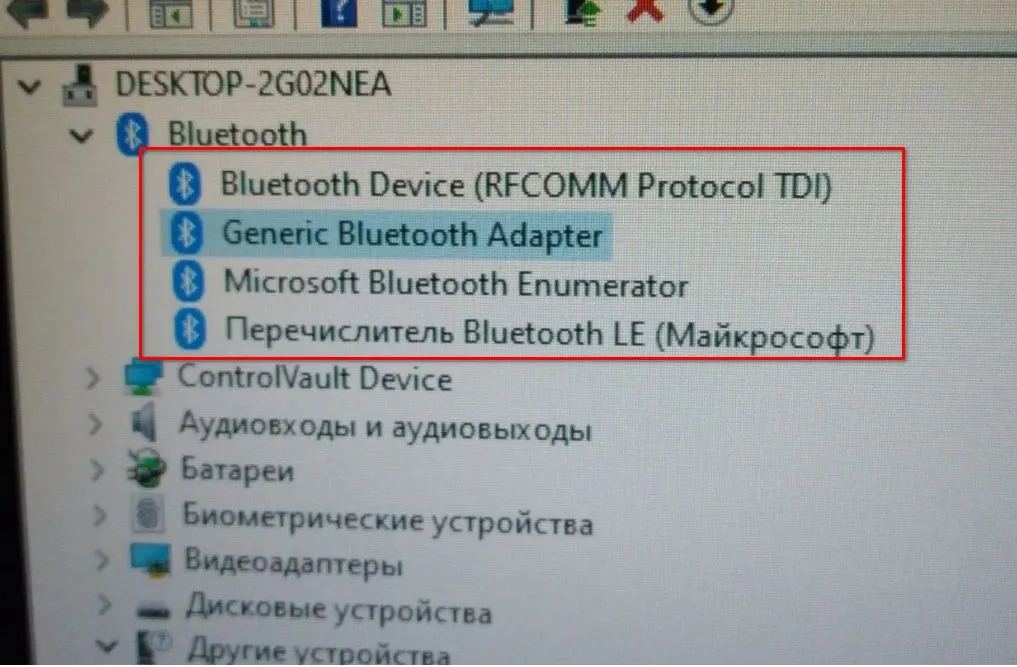

5. Если у вас драйвер не установлен вовсе, переходите к следующему шагу. Если уже установлен неподходящий стандартный драйвер, удалите его через вызов правой кнопкой мыши контекстного меню на оборудовании, связанном с Bluetooth:



   Если устройств несколько, удалите их все:



   Если во всплывающем окне вам предлагается пункт “Удалить программы драйверов для этого устройства”, поставьте в ней галочку и нажмите “Удалить”:



   • Видео инструкция, как зайти в диспетчер устройств и как удалить драйвер

     https://www.youtube.com/watch?v=BCrRUdSZkkQ

   • Инструкция в текстовом виде, как удалять драйвера

     Как удалить драйверы из диспетчера устройств - Windows - Lenovo Support GT

     Шаги и инструкции по удалению driver сенсорной панели с помощью диспетчера устройств в Windows 10

     https://support.lenovo.com/gt/ru/solutions/ht502484

6. Если вы качали архив, через вызов правой кнопкой мыши контекстного меню и нажатие “Извлечь всё” разархивируйте архив, путь можно не менять, по умолчанию установочник распакуется в текущую папку:

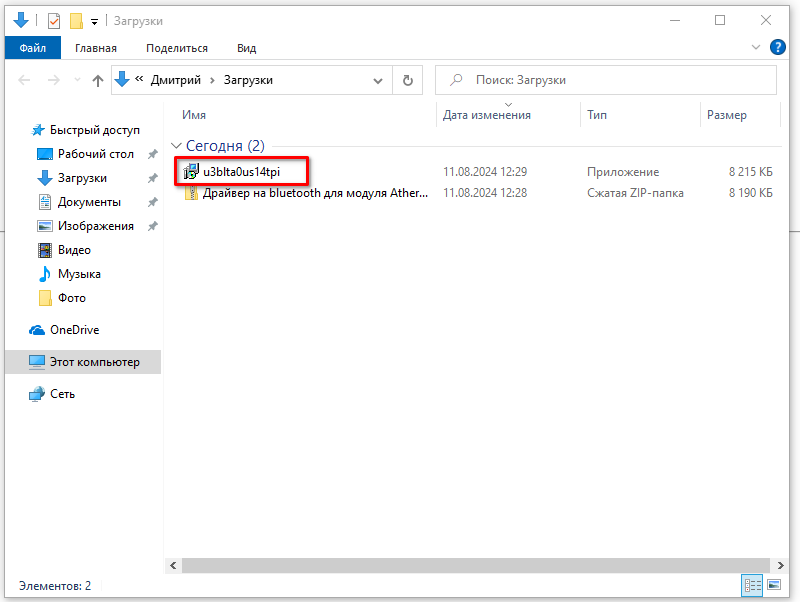

7. Запустите установщик драйвера u3blta0us14tpi.exe:

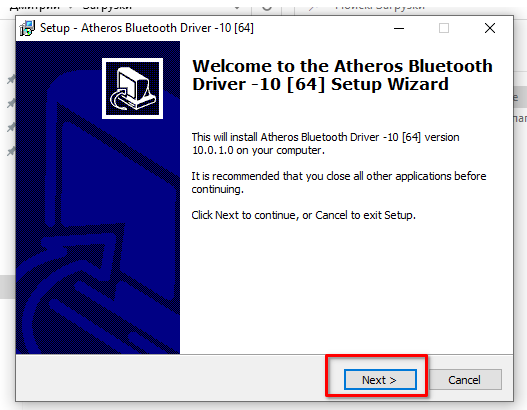

8. В приветственном окне нажмите “Next” (Далее):

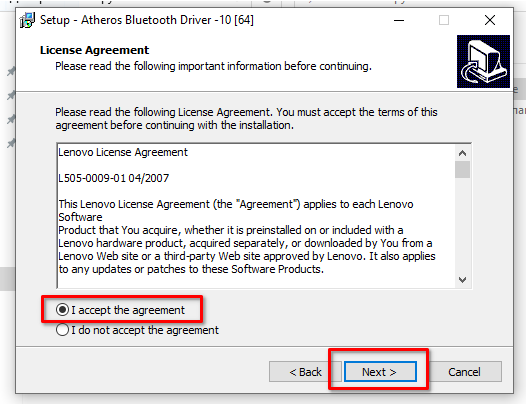

9. Примите лицензионное соглашение и нажмите “Next”:

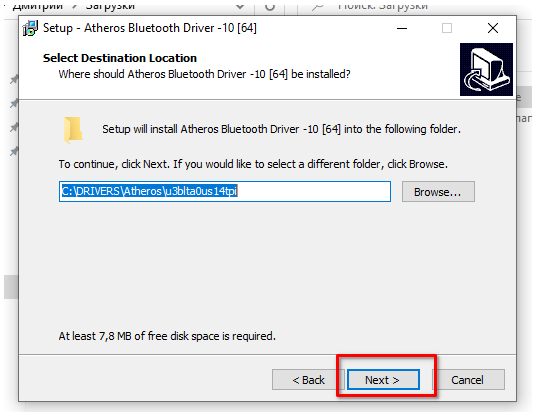

10. Путь распаковки файлов драйвера оставьте по умолчанию и нажмите “Next”:

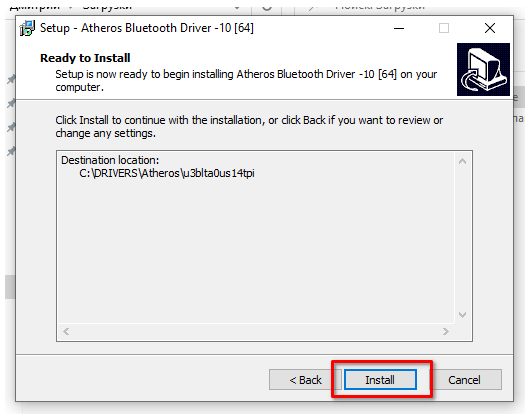

11. Программа сообщит, что всё готово для установки, нажмите Install (Установить):

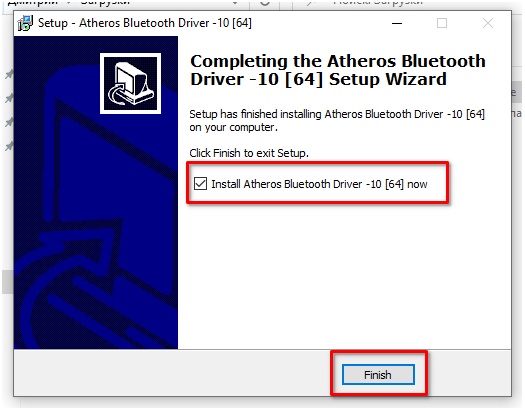

12. По завершению распаковки нажмите “Finish” (Завершить), не убирайте галочку с пункта “Instal Atheros Bluetooth…”, чтобы дальнейшая установка запустилась автоматически:

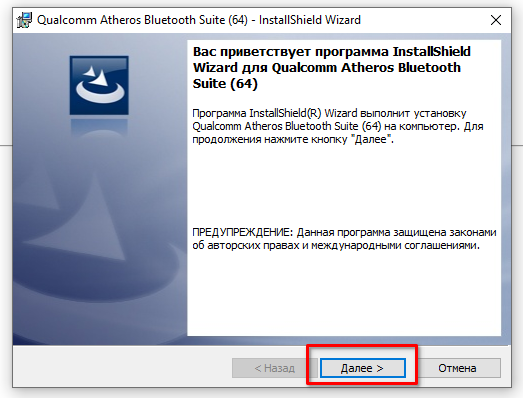

13. При закрытии текущего окна запустится основной процесс установки, в приветственном окне нажмите “Далее”:

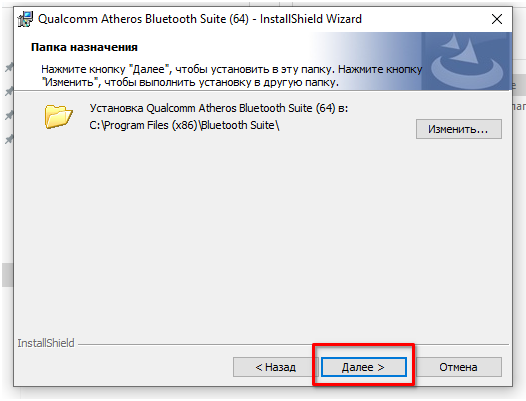

14. Аналогично нашим действиям ранее не меняйте путь установки со значения по умолчанию, нажмите “Далее”:

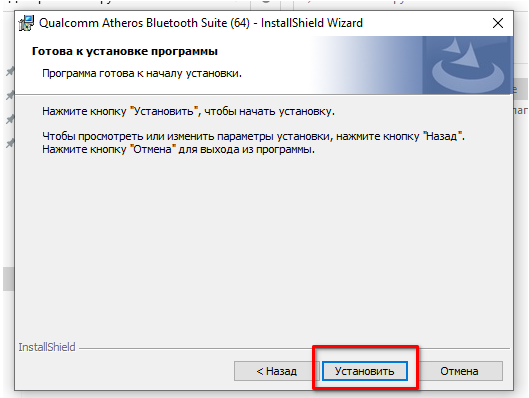

15. На завершающем шаге нажмите на кнопку “Установить”:

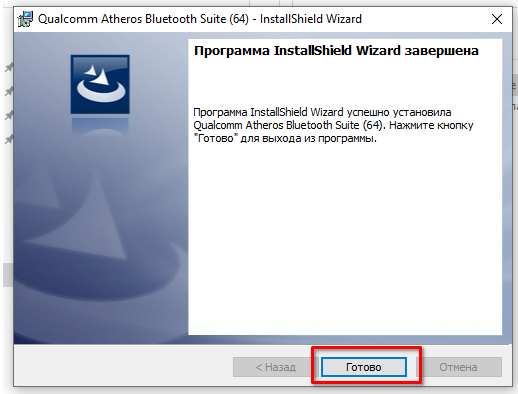

16. По завершению установки нажмите “Готово”:



17. Перезагрузите компьютер. Теперь у вас должен появиться (если его ранее не было) в панели значок bluetooth и при добавлении новых устройств данные устройства будут обнаруживаться.

Решение проблем

• Компьютер не видит устройства Bluetooth, хотя синий значок Bluetooth присутствует

  1. Убедитесь, что на вашем устройстве, к которому хотите подключиться, включен режим обнаружения.

  2. Удалите (если установлен) стандартный драйвер Bluetooth Windows и установите мой согласно данной инструкции (если ещё этого не делали)

• Синий значок Bluetooth не появляется в панели задач или в диспетчере устройств не появляется никакого оборудования, связанного с Bluetooth

  1. Удалите (если установлен) стандартный драйвер Bluetooth Windows и установите мой согласно данной инструкции (если ещё этого не делали)

  2. Включите Bluetooth с клавиатуры сочетанием клавиш. Чаще всего это сочетание одной из клавиш F1–F12 верхнего ряда с нарисованным значком Bluetooth и функциональной клавиши FN.



     Подробнее про это можно почитать в данной статье:

     Как найти и включить Bluetooth на ноутбуке — Лайфхакер

     Лайфхакер составил подробную инструкцию, которая поможет включить Bluetooth на ноутбуке с Windows и MacBook и исправить ошибки, если что-то пойдёт не так.

     https://lifehacker.ru/kak-vklyuchit-bluetooth-na-noutbuke/

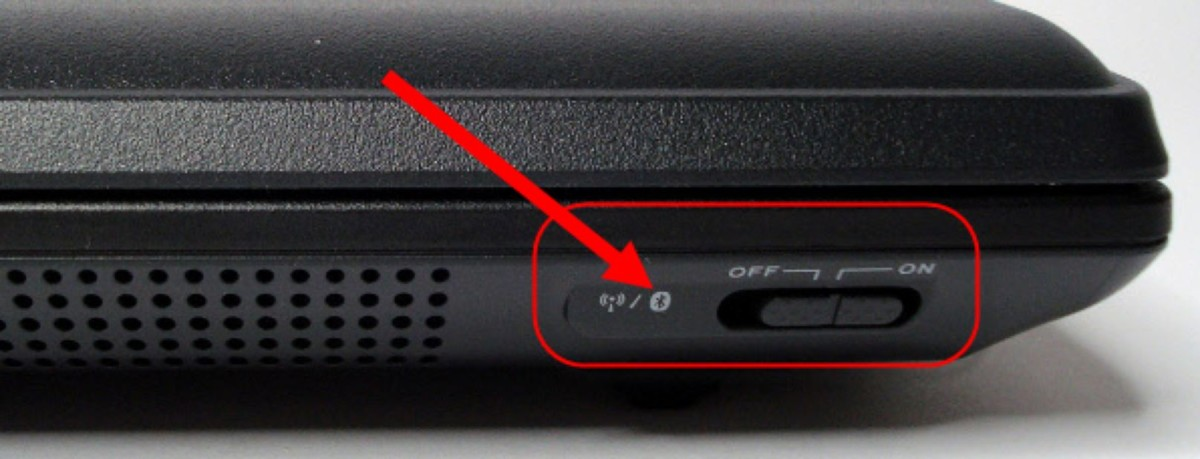

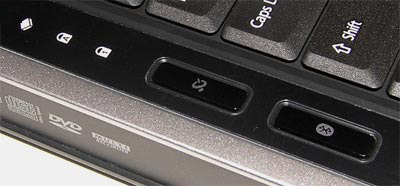

  3. В некоторых ноутбуках для активации Bluetooth предусмотрен отдельный рычажок переключения или кнопка на корпусе. Если они есть, проверьте, включены ли. Переключатель может выглядеть так:



     Или так:

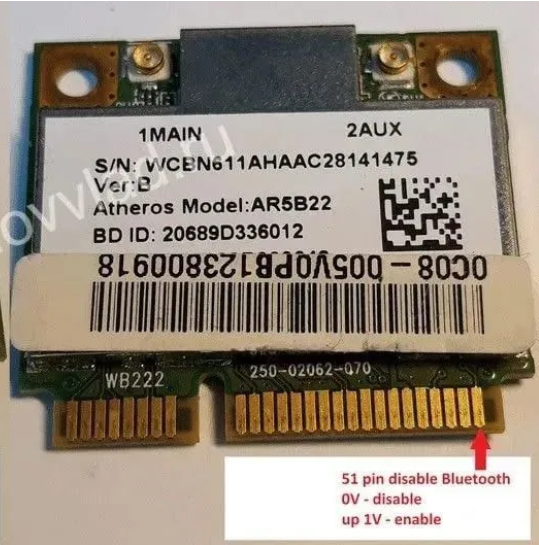

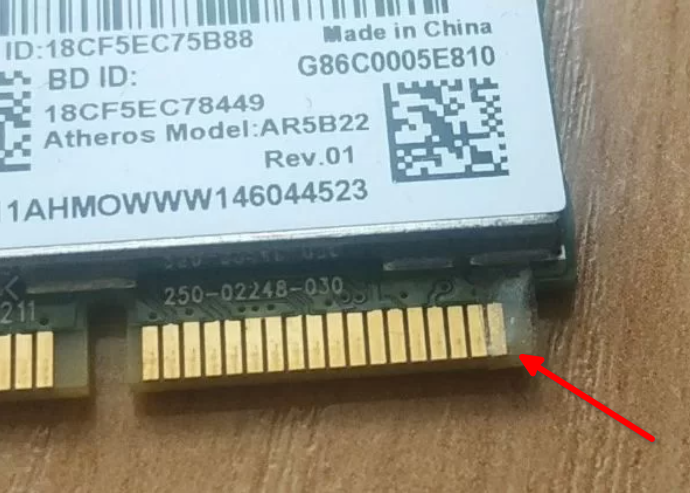

  4. Бывает так, что на некоторых ноутбуках на разъём mini PCIe не выведена линия управления включением Bluetooth или за это отвечает другой контакт, который не совместим с Atheros AR5B22. В таком случае это ограничение можно обойти имитацией сигнала 0 линии включения Bluetooth. Для этого необходимо изолировать узкой полоской скотча 51-ый контакт (крайний правый с верхней стороны):





  5. В одном из случаев моей практики проблема с bluetooth была из-за взломанной версии Windows. Хотя я больше склоняюсь к тому, что проблема была с криво установленным драйвером, и как только систему переустановили, всё заработало. Однако в любом случае, если вам потребуется способ активации системы без взломов, дайте мне знать, отправлю вам соответствующую инструкцию.

• Компьютер с новым модулем не видит сети 5 ГГц, видит только 2.4 ГГц

  1. Если вы раздаёте wi-fi через телефон, убедитесь, что вы включили раздачу в режиме 5 ГГц.

  2. Убедитесь, что ваша wi-fi сеть в роутере работает в режиме 5 ГГц. Если в названии сети не фигурирует её принадлежноть к 5 ГГц диапазону, например, она названа не Xiomi-6F98-5G, а просто Xiomi-6F98, но при этом работает на частоте 5 ГГц, это может запутать.

• Почему модуль рассчитан на скорость до 300 Мбит/сек, но при этом скорость реальная существенно ниже, например, 60 Мбит/сек?

  1. Если скорость вашего провайдера по тарифу 60 Мбит/сек, то независимо от того, какая у вас скорость между роутером и wi-fi модулем ноутбука, узким местом вашей скорости интернета будет оставаться провайдер.

  2. В подавляющем количестве конструкций ноутбуков wi-fi модуль находится в нижней части корпуса, а его антенны - в крышке. Соответственно коаксиальные антенные кабели всегда будут проходить в месте сгиба ноутбука (возле шарниров в заглушках) и при длительном активном использовании компьютера могут перетираться. В этом случае антенный контакт теряется и связь становится хуже. Рекомендация одна - заменить антенну. Новые антенны для любых ноутбуков у меня есть в наличии.

  3. Переставьте между собой антенны модуля. Иногда бывает, что одна антенна ловит сигнал лучше другой.

  4. Проверьте качество контакта антенн на стороне роутера. Попробуйте подключиться к вашему роутеру с другого устройства и замерить скорость. Так мы сможем исключить факт, что проблема с роутером.

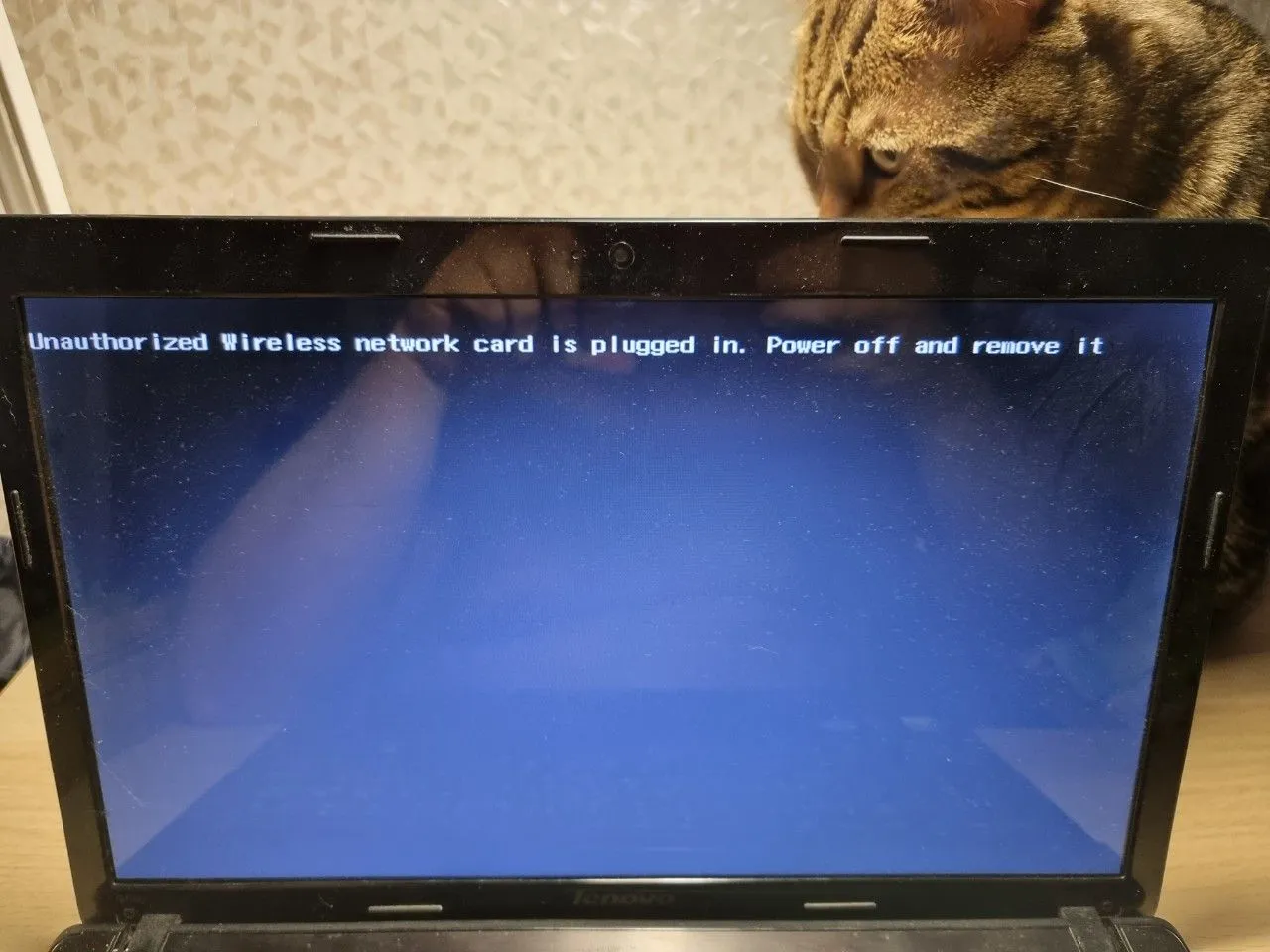

• При включении ноутбука с модулем загрузка останавливается на чёрном экране с ошибкой “Unauthorized Wireless network card…”



  Данная ошибка свидетельствует о том, что производитель ноутбука заблокировал установку сторонних wi-fi модулей. Обычно такие проблемы возникают с производителями: HP, Lenovo и Thinkpad. Единственный способ решить данную проблему - изменить ваш BIOS, добавив в его white list (белый список) идентификатор установленной карты.

• Поддерживает ли данный модуль Linux?

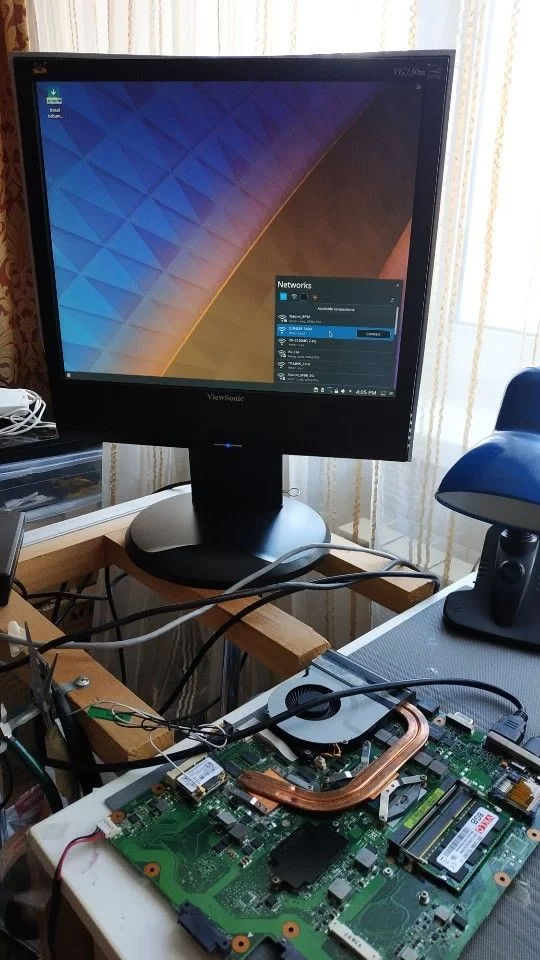

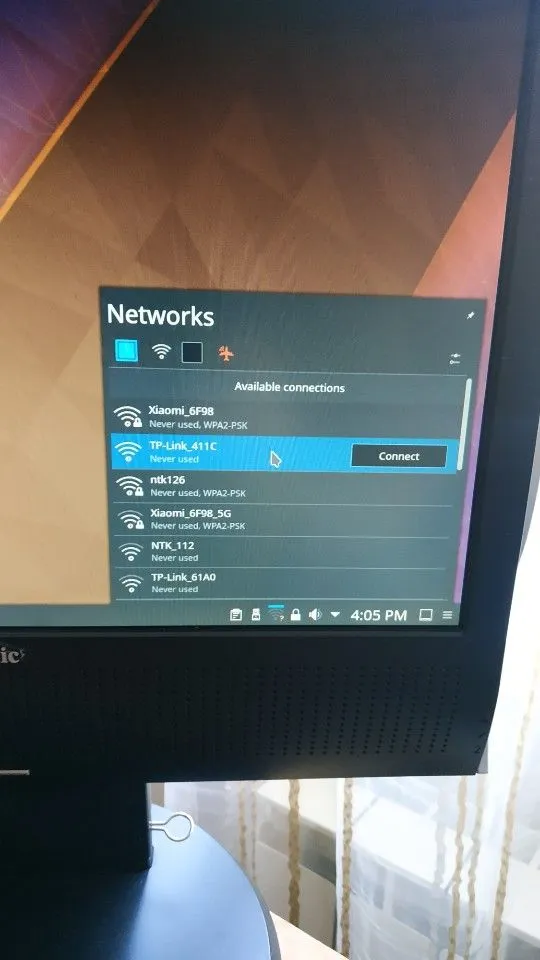

  Да, поддерживает. При этом все драйвера необходимые сразу работают “из коробки”. Проверял на примере Kumuntu 22.04:
